沖壓噸位計算
根據(jù)沖孔形狀及材料厚度可以計算出沖孔所需的沖切力。下面介紹無斜刃口沖芯的沖孔:
沖切力( kN) =沖芯周長( mm) x板材厚度( mm) x材料的剪切強度( kN/mm2)
換算成公噸:用kN+9.81
注:沖芯周長:指任何形狀的各個邊長相加之和
板材厚度:指沖芯要沖孔穿透的板材厚度
材料的剪切強度:板材的物理性質(zhì)，由板材的材質(zhì)決定。

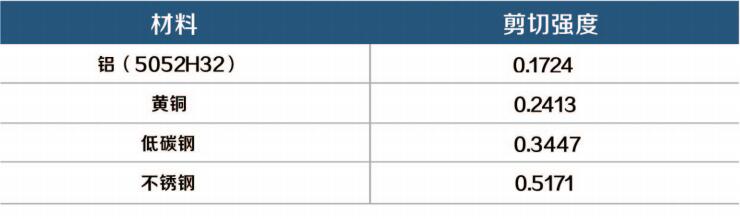

常見材料的剪切強度如下:
舉例:
在2mm厚的冷板上沖孔，形狀圓中25，計算沖切力
沖芯周長= =3.14x25=78.5mm
材料厚度= :2mm
剪切強度=0.3447kN/mm2
沖切力=78.5x2x0.3447=54.1179kN
54.1179kN十9.81=5.52公噸
