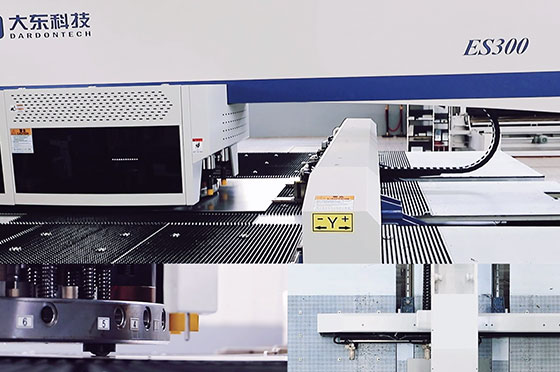

ES300
全電伺服數控轉塔沖床
產品特點
●獨特設計高強度機身，性能穩定。
●主沖壓動力采用全電伺服電機，高效、節能。
●可實現沖切、成型、滾筋、刻字等多種工藝。
●機械傳動及電氣、氣動元件皆采用進口品牌。
●獨特設計高強度機身，性能穩定。
●主沖壓動力采用全電伺服電機，高效、節能。
●可實現沖切、成型、滾筋、刻字等多種工藝。
●機械傳動及電氣、氣動元件皆采用進口品牌。
| 名稱 | 參數 | 單位 | |
| 沖裁力 | 300 | kn | |
| 沖壓形式 | 伺服 | ||
| 機架結構 | 閉式 | ||
| 最大加工板料 | X軸 | 5000(含一次再定位) | mm |
| Y軸 | 1250/1500/2000 | mm | |
| 最大加工板料厚度 | 6.35 | mm | |
| 一次沖孔最大直徑 | Φ88.9 | mm | |
| 最大沖壓行程 | 32 | mm | |
| 最高沖孔頻率 | 2000 | cpm | |
| 1mm步距 | 850 | cpm | |
| 25mm步距 | 400 | cpm | |
| 夾鉗數 | 3 | 只 | |
| 再定位氣缸 | 2 | 套 | |

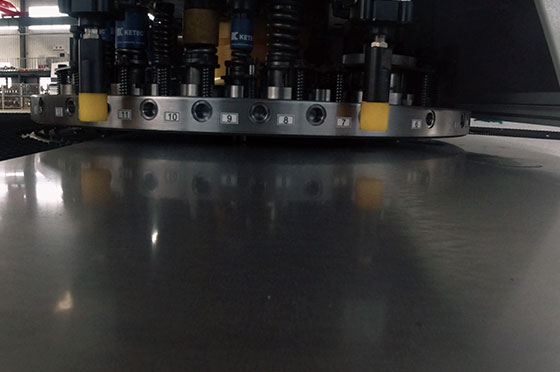

| 轉塔工位(旋轉工位) | 32(2B) | 個 | |
| 控制軸數 | 5(X、Y、T、C、A) | 個 | |
| 模具分區布置及數量 | 16A/10B/2BZ/2C/2D | ||
| 工作臺結構 | 毛刷和球混合 | ||
| 最大送料速度 | X軸 | 80 | m/min |
| Y軸 | 80 | m/min | |
| X、Y聯動 | 110 | m/min | |
| 轉塔速度 | 30 | rpm | |
| 旋轉模具速度 | 40 | rpm | |
| 沖孔精度 | ±0.10 | mm | |
| 最大承載重量 | 150 | kg | |
| 氣源壓力 | 0.6 | mpa | |
| 功率(主電機) | 83(63) | kw | |
| 夾鉗盲區檢測 | 有 | ||
| 夾鉗夾板松動報警裝置 | 可加裝 | ||
| 板材翹曲報警 | 有 | ||
| 夾鉗夾板自動下浮 | 有 | ||
| 輥筒/防護塊輔助上料 | 可加裝 | ||
| 外形尺寸 | 長 | 5170/5670/6270 | mm |
| 寬 | 5200 | mm | |
| 高 | 2205 | mm | |
